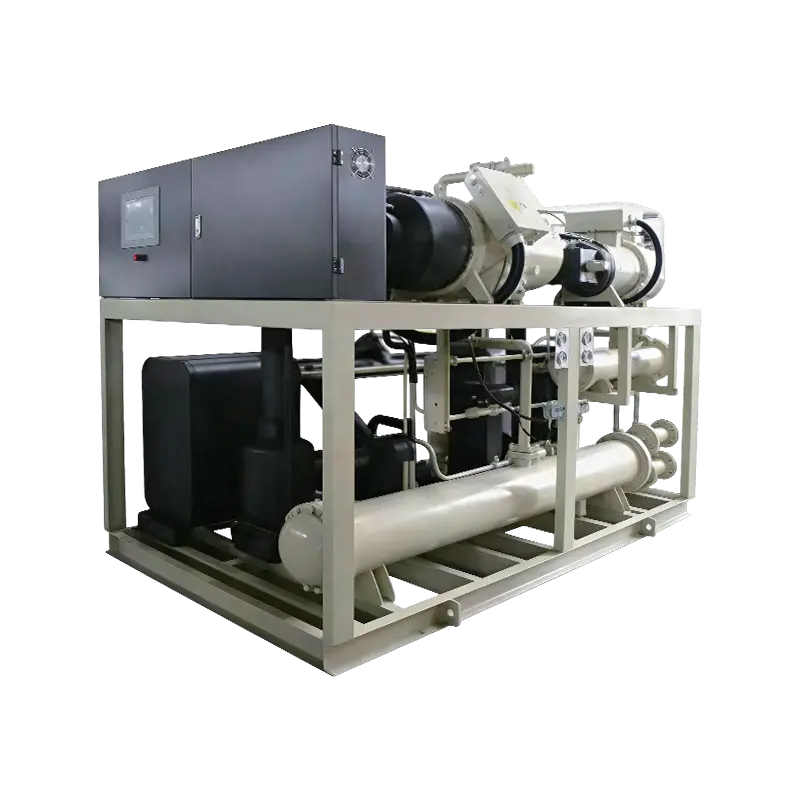

Pemampat tunggal skru penyejuk air penyejuk dua peringkat (-45 ℃)

Pemampat skru satu peringkat konvensional mencapai suhu penyejatan minimum -40 ℃. Mencapai suhu yang lebih rendah memerlukan sistem lata dua peringkat. Pada masa yang sama, keadaan nisbah tekanan tinggi menimbulkan cabaran besar untuk pemampat satu peringkat tradisional, termasuk kebocoran yang berlebihan dan suhu pelepasan yang tinggi. Had ini mengakibatkan kecekapan dan kebolehpercayaan yang rendah di bawah keadaan operasi yang melampau. Mampatan dua peringkat unit tunggal menyelesaikan masalah ini dengan berkesan.
Sistem pemampat dua peringkat menawarkan kelebihan ketara seperti jejak padat dan kawalan mudah. Berbanding dengan sistem pemampatan satu peringkat, ia memberikan kecekapan tinggi dan kebolehpercayaan yang unggul. Sesuai untuk pelbagai industri termasuk produk penyejukan suhu rendah, penyejukan proses, farmaseutikal dan biokimia.

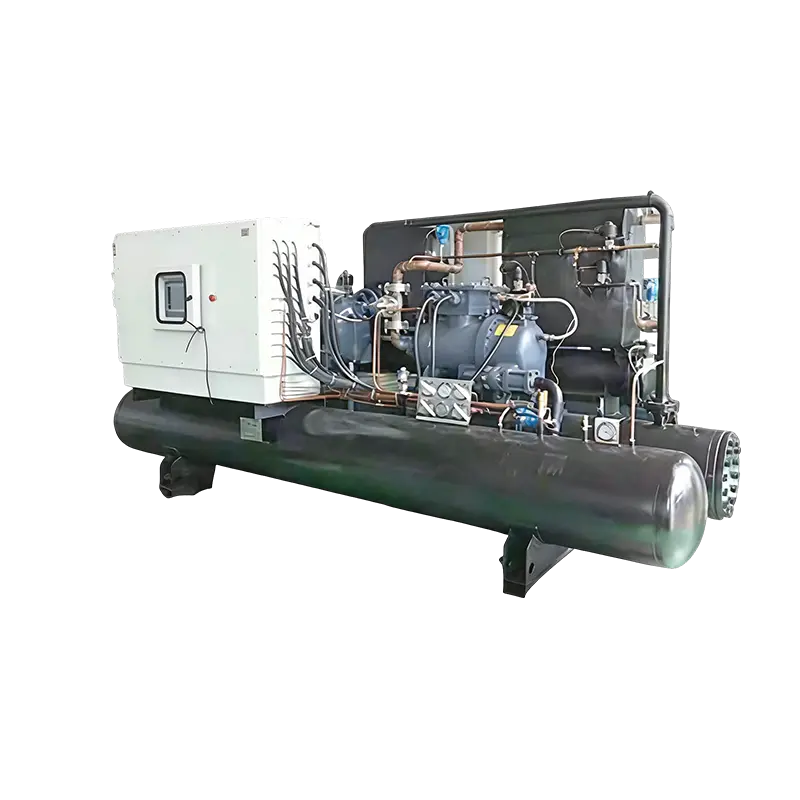

Penyejuk lata skru sejuk air (-55 ℃)
Siri ini mencapai suhu air keluar minimum hingga -8 ℃. Penyejuk suhu ultra-rendah kami ialah unit penyejukan lata yang dibangunkan oleh pasukan teknikal teras kami, memanfaatkan pengalaman berdekad-dekad dalam reka bentuk penyejuk suhu sederhana hingga rendah dan menyepadukan teknologi termaju daripada rakan sejawatan domestik dan antarabangsa. Ia menampilkan kecekapan tinggi, penjimatan tenaga, kemesraan alam sekitar dan kebolehpercayaan yang luar biasa. Unit lata digunakan terutamanya untuk penyejuk sekunder antara -35℃ hingga -80℃, menyediakan aplikasi dalam industri farmaseutikal dan kimia, penghabluran reaktor, penyulingan vakum tinggi, ujian komponen aeroangkasa, pemulihan gas, penyejukan makanan, penyimpanan senjata kriogenik dan persekitaran suhu rendah yang lain.

Hubungi Kami Segera

+86 18921753771

E-mel

[email protected]

Berasal daripada teknologi asli Eropah.
Memastikan kehebatan teknologi teras produk kami.

PRAV：Skru Disejukkan Air Penyejuk Banjir
SETERUSNYA：Tiada artikel seterusnya

Penerangan Produk
Spesifikasi Produk

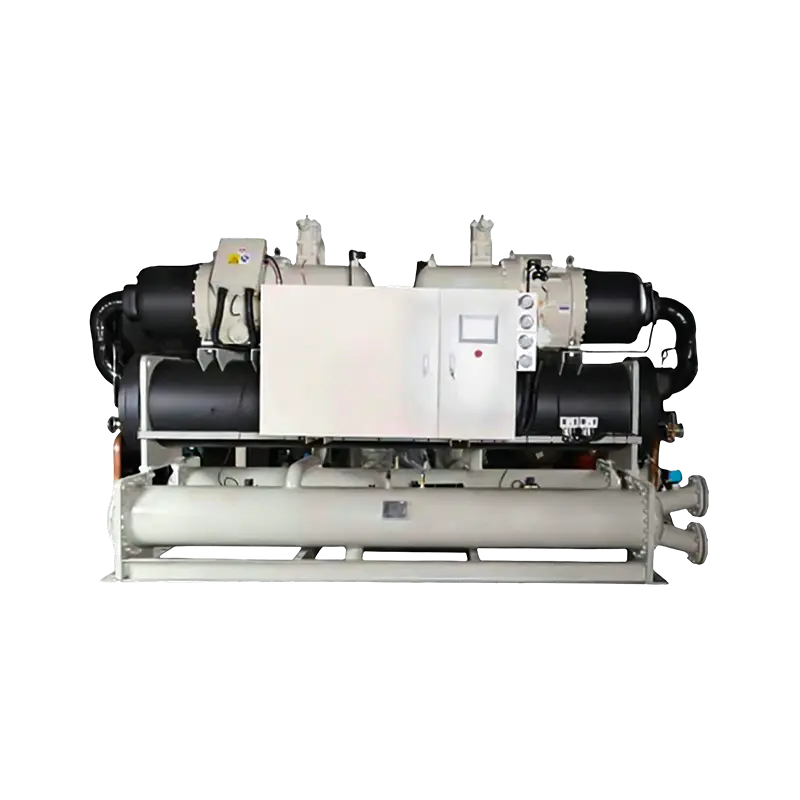

Penyejuk skru yang disejukkan dengan air
Pilihan produk
· Penyejat air garam
·Pemulihan haba keseluruhan/pemulihan haba separa
· Bekalan kuasa khas
· Peraturan tenaga tanpa langkah
·Kawalan pam/menara penyejukan
· Sambungan komunikasi jauh
· Penukaran kekerapan

Ciri produk
· Jenama pemampat skru QTwin digunakan dengan kecekapan tinggi, tahap hingar rendah kurang memakai dan masa operasi yang lama.
· Kawalan kelantangan empat peringkat atau peraturan automatik 0%-100%.
·Gunakan kawalan mikrokomputer PLC dari Jerman SIEMENS, dengan skrin sentuh LCD, antara muka mesin manusia Inggeris dan Cina.
·Perlindungan kerosakan lengkap: perlindungan tekanan tinggi dan rendah, perlindungan pelepasan udara.perlindungan paras minyak perlindungan aliran air, perlindungan fasa songsang dan kekurangan perlindungan anti-pembekuan air sejuk, perlindungan atas air penyejuk.
· Pelbagai suhu air sejuk berubah-ubah yang lebih luas untuk memenuhi keperluan industri suhu rendah.

Spesifikasi produk
·Penyejuk:R134A/R407C
·Kondenser: Faktor pengotoran 0.044m2,9C/KW
·Bekalan kuasa:380V/3P/50Hz
·Penurunan tekanan air maksimum penyejat/kondenser:1.0MPa
·Penyejat: Faktor pengotoran 0.018m2,9C/KW
· Voltan yang dibenarkan turun naik:±5%
·Kekerapan yang dibenarkan turun naik:±2%

Pemampat
Pilih pemampat skru berkembar 5:6asymmetric separuh tertutup daripada jenama terkenal dunia. Kemungkinan kebocoran kedap aci adalah sifar. Menggunakan reka bentuk ekzos berputar, pembangunan terbaharu barisan generasi keempat, mengoptimumkan kelajuan lilitan, reka bentuk gear yang sangat baik supaya unit mempunyai kecekapan mampatan yang lebih tinggi, kebuk mampatan kebuk motor secara bersepadu membuang ketepatan tinggi. Perumah rotor pampasan tekanan dua kali sangat kuat tanpa pengembangan walaupun dalam keadaan tekanan tinggi, dan ia mengurangkan bunyi bising dengan berkesan.

Penukar haba
Pemeluwap dan penyejat unit siri ini mengguna pakai penukar haba cangkerang dan tiub, menggunakan struktur penukar haba baru yang cekap tinggi, penukar haba mengguna pakai berkas tiub penukar haba yang paling canggih dan cekap dengan, ciri-ciri geometri yang unik dan, inti pengewapan nukleat tiub yang dipertingkatkan diperlukan, mengukuhkan bendalir dalam tiub dan melambatkan perturbasi pada masa yang sama, bahagian dalam bahagian air melakukan kekotoran, tertib pemindahan air bahagian dalam yang terbaik, nee, dibandingkan dengan reka bentuk sebelumnya, reka bentuk unik kecekapan pemindahan haba meningkat sebanyak 30%. Tiub penyejatan penyejat dengan alur skru dalam pada gigi cekung luar yang dipertingkatkan teknologi pemindahan haba tiub pemeluwap dalam alur skru teknologi gigi pemotong, meningkatkan kecekapan pemindahan haba penyejat dan pemeluwap serta suhu penyejatan, dan akhirnya meningkatkan nisbah kecekapan tenaga untuk unit.

PL
Antara muka interaktif semua-Cina yang baik adalah untuk mencapai fungsi kawalan automatik sebelum paparan LCD patung masa nyata kerja mesin, unit pemantauan tepat yang beroperasi pada keadaan optimum, panel sentuh dimeterai, kalis air, kalis habuk, tahan kakisan, jangka hayat yang panjang. Dilengkapi dengan pam penyejuk, pam air penyejuk dan fungsi kawalan interlock kipas menara penyejuk.

Penyejuk suhu rendah
Siri SW penyejuk suhu rendah berdasarkan jenama terkenal sebagai pemampat skru separa hermetik hos, penapis sedutan terbina dalam, penapis minyak, pemisah minyak, injap keselamatan dan modul perlindungan, tanpa kebocoran, bunyi yang rendah, operasi yang stabil.

Pemampat tunggal skru penyejuk air penyejuk dua peringkat (-45 ℃)
Ciri-ciri Produk
· Reka Bentuk Konfigurasi Modular: Reka bentuk modular untuk peringkat tekanan tinggi dan rendah membolehkan pertukaran antara tahap tekanan yang berbeza.
· Peluncur Pemunggahan Peringkat Tekanan Tinggi: Mekanisme pemunggahan automatik yang dipatenkan untuk peringkat tekanan tinggi. Reka bentuk mekanikal tulen menghapuskan keperluan untuk komponen luaran seperti injap solenoid, membolehkan permulaan pemampat beban ringan yang mudah dan berkesan.
· Injap Semak Sedut Terbina dalam: Untuk model yang lebih besar, menggabungkan struktur injap sedut sedutan terbina dalam untuk mengurangkan ruang pemasangan.
· Laluan Aliran Penyejukan Motor Dioptimumkan: Meningkatkan kecekapan pemampat sambil memastikan penyejukan motor yang boleh dipercayai, membolehkan operasi merentasi julat yang sangat luas untuk kebolehsuaian yang unggul.
· Penapis Udara Economizer Bersepadu: Menyediakan perlindungan pemampat yang boleh dipercayai dan memudahkan konfigurasi sistem.

Penyejuk lata skru sejuk air (-55 ℃)
Ciri-ciri Produk
· Julat Suhu Luas: Suhu penyejuk sekunder dari -35°C hingga -80°C.
· Kebolehpercayaan Tinggi: Menggunakan pemampat skru separa hermetik untuk meningkatkan kecekapan operasi sambil menghapuskan isu kebocoran biasa dalam pemampat terbuka. Mengurangkan penambahan bahan pendingin dan penggantian kedap aci, memastikan operasi berterusan jangka panjang.
· Kawalan Automatik Sepenuhnya: Menggunakan teknologi Siemens PLC termaju untuk operasi automatik sepenuhnya.
· Kecekapan Tinggi & Penjimatan Tenaga: Pemampat skru separa hermetik dengan operasi penjimatan meningkatkan kecekapan. Penukar haba import berkecekapan tinggi dalam peringkat suhu rendah dan sederhana memastikan operasi cekap tenaga pada kedua-dua beban separa dan penuh.
· Modulasi Kapasiti: Unit ini menawarkan kawalan kapasiti empat peringkat (25%, 50%, 75%, 100%) dan pelarasan tanpa langkah daripada 25% hingga 100%.
Penyelesaian Operasi Penjimatan Tenaga Profesional: Proses penyejukan tersuai yang disesuaikan dengan keperluan pelanggan, menyediakan produk khusus yang sesuai dengan keperluan khusus.

Penyejuk skru sejuk air (Pemampat tunggal)
Penyejuk skru sejuk air (Pemampat tunggal)
SW-
taip			100S	135S	175S	190S	235S	260S	300S	320S	350S	380S	415S	495S	520S	570S	620S	640S	740S	820S	870S	980S
Kapasiti penyejukan nominal		kW	98	135	175.6	191.1	233.3	255.6	301.1	317.8	347.8	380	415	495	521.1	571.1	617.8	642.2	741.8	821.1	871.7	981.8
Kapasiti penyejukan nominal		10⁴kcal/j	8.4	11.6	15.1	16.4	20.1	22	25.9	27.3	29.9	32.7	35.7	42.6	44.8	49.1	53.1	55.2	63.8	70.6	74.9	84.4
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		23	30	39	42	51	56	63	66	73	80	88	103	108	118	126	130	150	167	177	199
	Nilai Semasa(A)		39.2	51.6	64.7	71	86.4	94.1	105.9	111.4	122.7	133.8	148.8	172.8	182.5	197.7	212.8	219.6	253	280.7	298.1	335.2
	Peraturan tenaga		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Penyejat	taip		Paip kering kecekapan tinggi penukar haba
	Aliran(m³/j)		16.9	23.2	30.2	32.9	40.1	44	518	54.7	59.8	65.4	71.4	85.1	89.6	98.2	106.3	110.5	128.6	141.2	150.8	169.9
	Penurunan tekanan air (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Saiz antara muka (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		20.8	28.4	36.9	40.1	48.9	53.6	62.6	66	72.4	79.1	86.5	102.9	108.2	118.5	127.9	132.8	154.4	170	181.2	204.1
	Penurunan tekanan air (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Saiz antara muka (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Bahan penyejuk	taip		R134A										R134A
Bahan penyejuk	Bahan penyejuk volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Dimensi keseluruhan	Panjang(mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Lebar(mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Tinggi(mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Berat badan	Berat mesin(kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Berat badan	Berat operasi (kg)		900	1150	1300	1420	1540	1670	1890	1930	1970	2050	2330	2550	2950	3000	3200	3450	3750	4450	4600	4850
Keadaan: Suhu masuk/keluar air penyejuk 12C/7℃; Suhu masuk/keluar air kondensat 30℃/35℃. Jangka suhu: suhu keluar air sejuk5℃-15℃; suhu salur masuk air penyejuk 19℃-33℃.

Penyejuk skru sejuk air(Pemampat berganda)
Penyejuk skru sejuk air(Pemampat berganda)
SW-
taip			830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D	830D	990D	1040D	1140D	1240D	1280D	1480D	1640D	1740D	1960D
Kapasiti penyejukan nominal		kW	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6	830	990	1042.2	1142.2	1235.6	1284.4	1483.6	1642.2	1743.3	1963.6
Kapasiti penyejukan nominal		10⁴kcal/j	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8	71.4	85.1	89.6	98.2	106.2	110.4	127.6	141.2	149.9	168.8
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A										Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		176	206	216	236	252	260	300	334	354	398	176	206	216	236	252	260	300	334	354	398
	Nilai Semasa(A)		297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4	297.6	345.6	365	395.4	425.6	439.2	506	561.4	596.2	670.4
	Peraturan tenaga		0-12.5%-25%-37.5%-...100%										0-12.5%-25%-37.5%-...100%
Penyejat	taip		Paip kering kecekapan tinggi penukar haba
	Aliran(m³/j)		142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8	142.8	170.3	179.3	196.5	212.5	220.9	257.2	282.5	301.6	339.8
	Penurunan tekanan air (kPa)		65	68	68	70	70	72	72	73	73	75	65	68	68	70	70	72	72	73	73	75
	Saiz antara muka (mm)		DN150	DN200						DN250			DN150	DN200						DN250
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4	173.9	207.5	218.5	239.4	259	269.2	313.5	344.4	367.6	408.4
	Penurunan tekanan air (kPa)		62	65	65	67	68	68	70	70	72	72	62	65	65	67	68	68	70	70	72	72
	Saiz antara muka (mm)		DN125*2		DN150*2					DN200*2			DN125*2		DN150*2					DN200*2
Bahan penyejuk	taip		R134A										R134A
Bahan penyejuk	Bahan penyejuk volume(kg)		140	170	180	200	220	240	280	330	340	370	140	170	180	200	220	240	280	330	340	370
Dimensi keseluruhan	Panjang(mm)		3800	3830	3830	4100	4100	4100	4550	4580	4680	4720	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Lebar(mm)		1310	1360	1360	1390	1430	1500	1520	1530	1720	1720	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Tinggi(mm)		2100	2250	2250	2270	2280	2290	2500	2640	2640	2640	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Berat badan	Berat mesin(kg)		4000	4500	5300	6000	6300	7000	7300	8300	8450	8800	4000	4500	5300	6000	6300	7000	7300	8300	8450	8800
Berat badan	Berat operasi (kg)		4450	4950	6050	6600	6800	7550	7850	8900	9100	9300	4450	4950	6050	6600	6800	7550	7850	8900	9100	9300
Keadaan: Suhu masuk/alir keluar air penyejuk 0℃/-5℃, Suhu masuk/alir keluar air kondensat 30℃/35℃. Jangka suhu: Suhu alur keluar air sejuk-7℃~5℃, Suhu masukan air penyejuk 19℃~33℃. Air sejuk hendaklah ditambah dengan 25% air glikol atau 20% kalsium klorida sebagai anti-beku.

Penyejuk skru sejuk air (Empat pemampat)

SW-
taip			2100Q	2300Q	2480Q	2570Q	2980Q	3300Q	3500Q	3950Q
Kapasiti penyejukan nominal		kW	2084.4	2284.4	2471.1	2568.9	2967.1	3284.4	3486.7	3927.1
		10⁴kcal/j	179.3	196.5	212.5	220.9	255.2	282.5	299.9	337.7
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		432	472	504	520	600	668	708	796
	Nilai Semasa(A)		730	790.8	851.2	878.4	1012	1122.8	1192.4	1340.8
	Peraturan tenaga		0-6.25%-12.5%-18.75%-..100%
Penyejat	taip		Paip kering kecekapan tinggi penukar haba
	Aliran(m³/j)		358.2392.5424.6441.4509.8564.3599.1674.8
	Penurunan tekanan air (kPa)		95
	Saiz antara muka (mm)		DN2002DN2502
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		432.4473.6511.2530.7612.9679.1720.7811.5
	Penurunan tekanan air (kPa)		90
	Saiz antara muka (mm)		DN2002DN2502
Bahan penyejuk	taip		R134A
	Bahan penyejuk volume(kg)		360	400	440	480	560	660	680	740
Dimensi keseluruhan	Panjang(mm)		4150	4150	4150	4620	4620	5000	5000	5000
	Lebar(mm)		2600	2600	2600	2600	2600	2600	2600	2720
	Tinggi(mm)		2560	2560	2560	2600	2630	2650	2650	2700
Berat badan	Berat mesin(kg)		10500	11800	12850	13800	14600	15200	16850	17500
	Berat operasi (kg)		12100	12500	13100	14300	15100	15800	17650	18800
Keadaan: Suhu salur masuk air penyejuk Voutlet 12℃/7℃ Suhu salur masuk/aut keluar air kondensat 30℃/35℃. Jangka suhu: suhu salur keluar air sejuk 5℃~15℃, suhu masuk air penyejuk 19℃~33℃.

Penyejuk gergaji yang disejukkan air suhu rendah (Pemampat Tunggal) -5 ℃

SW-
taip			60SX	80SX	105SX	115SX	140SX	150SX	180SX	190SX	210SX	225SX	245SX	300SX	310SX	340SX	370SX	385SX	450SX	490SX	525SX	590SX
Kapasiti penyejukan nominal		kW	58.9	80	105.3	113.7	138.9	152.6	180	189.5	208.4	225.3	247.4	294.7	311.6	341.1	369.5	384.2	447.4	490.5	524.2	590.5
Kapasiti penyejukan nominal		10⁴kcal/j	5.1	6.9	9.1	9.8	11.9	13.1	15.5	16.3	17.9	19.4	21.3	25.3	26.8	29.3	31.8	33	38.5	42.2	45.1	50.8
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		21	28	35	38	46	50	57	60	66	72	80	93	98	106	114	118	136	150	160	180
	Nilai Semasa(A)		36.6	48	59.8	65.6	79.8	86.9	97	102	112.3	122.5	136.2	158.2	167	181	194.8	201	231.6	256.9	272.9	306.8
	Peraturan tenaga		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Penyejat	taip		Paip kering kecekapan tinggi penukar haba
	Aliran(m³/j)		10.9	14.8	19.5	21	25.7	28.2	33.3	35.1	38.6	41.7	45.8	54.5	57.6	63.1	68.4	71.1	82.8	90.7	97	109.2
	Penurunan tekanan air (kPa)		45	45	48	48	50	50	50	55	55	55	55	58	60	62	68	68	68	70	70	72
	Saiz antara muka (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		13.8	18.6	24.1	26.1	31.8	34.9	40.8	42.9	47.2	51.1	56.3	66.7	70.4	76.9	83.2	86.4	100.3	110.2	117.7	132.5
	Penurunan tekanan air (kPa)		42	42	45	45	48	48	48	52	52	52	55	56	58	60	65	65	65	68	68	70
	Saiz antara muka (mm)		DN65		DN80		DN100				DN125		DN125		DN150					DN200
Bahan penyejuk	taip		R134A										R134A
Bahan penyejuk	Bahan penyejuk volume(kg)		20	25	32	35	40	46	53	55	60	65	70	85	90	100	110	120	140	165	170	185
Dimensi keseluruhan	Panjang(mm)		2310	2350	2420	2690	2690	2690	3080	3080	3080	3080	3110	3340	3440	3440	3440	3440	3550	3550	3550	3550
	Lebar(mm)		660	660	660	810	840	890	920	935	935	935	995	995	1000	1000	1080	1280	1280	1310	1310	1325
	Tinggi(mm)		1520	1550	1590	1600	1660	1660	1710	1710	1750	1750	1870	1930	2020	2020	2020	2090	2090	2240	2240	2270
Berat badan	Berat mesin(kg)		850	1050	1150	1270	1340	1430	1640	1710	1780	1850	2080	2300	2570	2850	2900	3100	3450	4050	4230	4450
Berat badan	Berat operasi (kg)		890	1140	1290	1410	1530	1660	1800	1840	1880	1960	2240	2460	2860	2960	3050	3300	3600	4300	4450	4700
Keadaan: Suhu masuk/keluar air penyejuk 0℃/-5℃; Suhu masuk/keluar air kondensat 30℃/35℃ Jangka suhu: Suhu keluar air sejuk -7℃~5℃; Suhu salur masuk air penyejuk 19℃~33℃.Air sejuk hendaklah ditambah dengan 25% air glikol atau 20% kalsium klorida sebagai antibeku.

Penyejuk gergaji yang disejukkan dengan air suhu rendah(Pemampat berganda)-5℃

SW-
taip			120DX	160DX	210DX	230DX	280DX	300DX	360DX	380DX	420DX	450DX	490DX	600DX	620DX	680DX	740DX	770DX	900DX	980DX	1050DX	1180DX
Kapasiti penyejukan nominal		kW	117.9	160	210.5	227.4	277.9	305.3	360	378.9	416.8	450.5	494.7	589.5	623.2	682.1	738.9	768.4	894.7	981.1	1048.4	1181.1
Kapasiti penyejukan nominal		10⁴kcal/j	10.1	13.8	18.1	19.6	23.9	26.2	31	32.6	35.8	38.7	42.5	50.7	53.6	58.7	63.5	66.1	76.9	84.4	90.1	101.6
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		42	56	70	76	92	100	114	120	132	144	160	186	196	212	228	236	272	300	320	360
	Nilai Semasa(A)		73.2	96	119.6	131.2	159.6	173.8	194	204	224.6	245	272.4	316.4	334	362	389.6	402	463.2	513.8	545.8	613.6
	Peraturan tenaga		0-16.5%-33%-..100%			0-12.5%-25%-37.5%-..100%							0-12.5%-25%-37.5%-...100%
Penyejat	taip		Paip kering kecekapan tinggi penukar haba
	Aliran(m³/j)		21.8	29.6	38.9	42.1	51.4	56.5	66.6	70.1	77.1	83.3	91.5	109.1	115.3	126.2	136.7	142.2	165.5	181.5	194	218.5
	Penurunan tekanan air (kPa)		50	50	52	52	54	54	55	55	58	60	65	68	68	70	70	72	72	73	73	75
	Saiz antara muka (mm)		DN100		DN125			DN150					DN150	DN200						DN250
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		27.5	37.2	48.3	52.2	63.6	69.7	81.5	85.8	94.4	102.3	112.6	133.4	140.9	153.8	166.3	172.8	200.7	220.3	235.4	265.1
	Penurunan tekanan air (kPa)		45	45	48	48	50	52	52	54	55	55	62	65	65	67	68	68	70	70	72	72
	Saiz antara muka (mm)		DN100		DN125	DN80*2	DN¹00*2				DN125*2		DN125*2		DN150*2					DN200*2
Bahan penyejuk	taip		R134A										R134A
Bahan penyejuk	Bahan penyejuk volume(kg)		40	50	64	70	80	92	106	110	120	130	140	170	180	200	220	240	280	330	340	370
Dimensi keseluruhan	Panjang(mm)		2950	2950	3250	3285	3285	3555	3540	3540	3800	3800	3800	3830	3830	4100	4100	4100	4550	4580	4680	4720
	Lebar(mm)		1060	1085	950	1000	1050	1050	1100	1200	1260	1310	1310	1360	1360	1390	1430	1500	1520	1530	1720	1720
	Tinggi(mm)		1545	1620	1630	1785	1900	1915	1920	1920	2020	2050	2100	2250	2250	2270	2280	2290	2500	2640	2640	2640
Berat badan	Berat mesin(kg)		1650	1850	2100	2300	2400	2600	3000	3050	3300	3750	4000	4500	5300	6000	6300	7000	7300	8300	8400	8550
Berat badan	Berat operasi (kg)		1885	2135	2535	2635	2720	3070	3510	3560	3880	4130	4370	4870	5850	6550	6785	7535	7835	8885	9085	9285
Keadaan: Air penyejuk suhu masuk/aluar 0℃/-5℃; Air kondensat suhu masuk/aluar 30℃/35℃ Jangka suhu: Suhu keluar air sejuk -7℃~5℃; Suhu salur masuk air penyejuk 19℃-33℃. Air sejuk hendaklah ditambah dengan 25% air glikol atau 20% kalsium klorida sebagai anti-beku.

Penyejuk gergaji yang disejukkan air suhu rendah (Pemampat Tunggal) -15 ℃

SW-
taip			40SY	55SY	75SY	80SY	100SY	105SY	125SY	130SY	140SY	155SY	170SY	200ASY	210SY	230SY	250SY	260SY	300SY	330SY	360SY	400SY
Kapasiti penyejukan nominal		kW	40	55	75	80	100	105	125	130	140	155	170	200	210	230	250	260	300	330	360	400
Kapasiti penyejukan nominal		10⁴kcal/j	3.4	4.7	6.4	6.9	8.6	9	10.7	11.2	12	13.3	14.6	17.2	18.1	19.8	21.5	22.4	25.8	28.4	31	34.4
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		19	25	30	34	42	45	50	53	58	64	71	82	87	94	101	105	123	136	145	160
	Nilai Semasa(A)		32.9	43.3	54.4	59.6	72.6	79.1	89	93.6	103.1	112.4	125.1	145.2	153.3	166.1	178.8	184.5	212.6	235.9	250.5	281.7
	Peraturan tenaga		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Penyejat	taip		Paip kering kecekapan tinggi penukar haba
	Aliran(m³/j)		8	11.1	15.1	16.1	20.1	21.1	25.1	26.1	28.1	31.2	34.2	40.2	42.2	46.2	50.3	52.3	60.3	66.3	72.4	80.4
	Penurunan tekanan air (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Saiz antara muka (mm)		DN50				DN65				DN80		DN100				DN125
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		10.1	13.8	18.1	19.6	24.4	25.8	30.1	31.5	33.2	37.7	41.5	48.5	51.1	55.7	60.4	62.8	72.8	80.2	86.9	96.3
	Penurunan tekanan air (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Saiz antara muka (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Bahan penyejuk	taip		R134A										R134A
Bahan penyejuk	Bahan penyejuk volume(kg)		16	22	25	30	35	40	45	50	53	56	60	65	70	80	90	95	110	125	135	145
Dimensi keseluruhan	Panjang(mm)		2350	2350	2700	2700	2850	2850	3000	3000	3020	3020	3020	3300	3400	3400	3400	3400	3550	3550	3550	3550
	Lebar(mm)		680	680	730	750	850	850	905	905	920	950	980	980	1000	1000	1050	1050	1130	1250	1250	1300
	Tinggi(mm)		1300	1300	1510	1550	1600	1600	1670	1670	1730	1750	1770	1890	2010	2010	2010	2010	2090	2200	2200	2250
Berat badan	Berat mesin(kg)		830	1030	1120	1240	1310	1390	1600	1670	1740	1810	2040	2250	2520	2800	2850	3030	3380	3780	4160	4380
Berat badan	Berat operasi (kg)		1030	1230	1320	1490	1560	1640	1850	1970	2040	2110	2340	2550	2820	3100	3200	3250	3430	3980	4380	4560
Keadaan: Suhu masuk/keluar air penyejuk -10℃/-15℃; Suhu masuk/keluar air kondensat 30℃/35℃. Jangka suhu: Suhu keluar air sejuk -17℃~-7℃; Suhu salur masuk air penyejuk 19℃~33℃. Air sejuk perlu ditambah dengan 40% air glikol atau 25% kalsium klorida sebagai anti-beku.

Penyejuk skru penyejuk air suhu rendah(Pemampat berganda)-15℃

Sw-
taip			80DY	110DY	150DY	160DY	200DY	210DY	250DY	260DY	280DY	310DY	340DY	400DY	420DY	460DY	500DY	520DY	600DY	660DY	720DY	800DY
Kapasiti penyejukan nominal		kW	80	110	150	160	200	210	250	260	280	310	340	400	420	460	500	520	600	660	720	800
Kapasiti penyejukan nominal		10⁴kcal/j	6.9	9.5	12.9	13.8	17.2	18.1	21.5	22.4	24.1	26.7	29.2	34.4	36.1	39.6	43	44.7	51.6	56.7	61.9	68.8
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		38	50	60	68	84	90	100	106	116	128	142	164	174	188	202	210	246	272	290	320
	Nilai Semasa(A)		65.8	86.6	108.8	119.2	145.2	158.2	178	187.2	206.2	224.8	250.2	290.4	306.6	332.2	357.6	369	425.2	471.8	501	563.4
	Peraturan tenaga		0-16.5%-33%-..100%			0-12.5%-25%-37.5%...100%							0-12.5%-25%-37.5%-..100%
Penyejat	taip		Paip kering kecekapan tinggi penukar haba
	Aliran(m³/j)		16.1	22.1	30.2	32.2	40.2	42.2	50.3	52.3	56.3	62.3	68.3	80.4	84.4	92.5	100.5	104.5	120.6	132.7	144.7	160.8
	Penurunan tekanan air (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Saiz antara muka (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		20.3	27.5	36.1	39.2	48.8	51.6	60.2	63	66.4	75.3	82.9	97	102.2	111.5	120.7	125.6	145.5	160.3	173.7	192.6
	Penurunan tekanan air (kPa)		45	45	48	48	52	52	55	55	58	58	58	60	60	60	65	65	70	70	72	74
	Saiz antara muka (mm)		DN80		DN100	DN65*2	DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Bahan penyejuk	taip		R134A
Bahan penyejuk	Bahan penyejuk volume(kg)		32	44	50	60	70	80	90	100	106	112	120	130	140	160	180	190	220	250	270	290
Dimensi keseluruhan	Panjang(mm)		2950	2950	2950	3150	3150	3150	3570	3570	3570	3570	3700	3700	3700	3700	3700	4500	4500	4500	4900	4900
	Lebar(mm)		1140	1140	1200	1000	1050	1050	1100	1100	1200	1250	1310	1310	1350	1350	1400	1400	1550	1550	1550	1600
	Tinggi(mm)		1480	1480	1500	1800	1850	1850	1850	1850	1900	1900	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Berat badan	Berat mesin(kg)		1500	1700	1950	2150	2250	2450	2850	2900	3050	3500	3750	4250	5050	5750	5850	6550	6850	7850	7950	8100
Berat badan	Berat operasi (kg)		1785	2035	2435	2535	2620	2970	3410	3460	3680	3930	4170	4670	5650	6350	6385	7135	7435	8485	8685	8885
Keadaan: Suhu masuk / keluar air penyejuk-10 ℃ / -15 ℃; Suhu masuk / keluar air kondensat 30 ℃ / 35 ℃ Jangka suhu: Salur keluar air sejuk suhu-17℃~-7℃; Suhu salur masuk air penyejuk 19℃~33℃. Air sejuk perlu ditambah dengan 40% air glikol atau 25% kalsium klorida sebagai anti-beku.

Penyejuk gergaji yang disejukkan air suhu rendah (Pemampat Tunggal) -25 ℃
sw-
taip			30ST	40ST	50ST	55AT	70ST	75ST	90ST	95ST	100ST	HOS	120ST	145ST	155ST	170ST	180ST	190ST	220ST	240ST	260ST	290ST
Kapasiti penyejukan nominal		kW	30	40	52	56	68	75	88.5	93.5	102	110	122	145	153	168	182	187	220	241	258	290
Kapasiti penyejukan nominal		10⁴kcal/j	2.6	3.4	4.3	4.7	6	6.4	7.3	7.7	8.6	9.5	10.5	12.5	13.2	14.4	15.6	16.1	18.9	20.7	22.2	24.9
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		19.5	25.5	32	36.5	44	48.4	54.4	57.3	63	68.8	76.5	88.9	93.8	101.7	109.4	112.9	130	144	153	172
	Nilai Semasa(A)		33	43.6	54.6	62.3	75.8	82.6	93	97.8	107.7	117.5	130.6	151.7	160.2	173.5	186.8	192.8	222.1	246.4	261.7	294.2
	Peraturan tenaga		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Penyejat	taip		Paip kering kecekapan tinggi penukar haba
	Aliran(m³/j)		6.4	8.5	10.6	11.7	14.8	15.9	18	19.1	21.2	23.3	25.4	29.7	31.8	35	37.1	39.2	44.5	49.8	53	59.4
	Penurunan tekanan air (kPa)		48	48	48	50	50	52	52	55	55	55	55	55	58	60	60	65	65	72	74	74
	Saiz antara muka (mm)		DN50				DN65				DN80		DN100				DN125
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		8.6	11.4	14.1	15.5	19.6	21	23.7	24.9	27.7	30.3	33.4	38.9	41.3	45.2	48.2	50.6	58.1	64.8	68.8	76.7
	Penurunan tekanan air (kPa)		45	45	46	48	48	50	50	53	53	53	54	54	56	58	58	62	62	70	72	72
	Saiz antara muka (mm)		DN50		DN65		DN80				DN100		DN100		DN125					DN150
Bahan penyejuk	taip		R134A										R134A
Bahan penyejuk	Bahan penyejuk volume(kg)		7.7	10.2	14.1	15.4	19.2	20.5	23	24.3	26.9	29.4	32	38.4	39.7	43.5	47.3	48.6	56.3	62.7	67.8	75.5
Dimensi keseluruhan	Panjang(mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Lebar(mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Tinggi(mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Berat badan	Berat mesin(kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	4030	4210	4430
Berat badan	Berat operasi (kg)		1160	1360	1450	1620	1690	1770	1980	2140	2210	2280	2510	2720	2990	3270	3370	3450	3630	3980	4580	4760
Keadaan: Suhu masuk/alir keluar air penyejuk-20℃/-25℃; Suhu masuk/keluar air kondensat 30℃/35℃. Jangka suhu: Suhu keluar air sejuk-27℃~17℃; Suhu salur masuk air penyejuk 19℃-33℃; Air sejuk hendaklah ditambah dengan 50% air glikol atau 27% kalsium klorida mengikut keperluan.

Penyejuk skru penyejuk air suhu rendah(Pemampat berganda)-25℃

Sw-
taip			60DT	80DT	100DT	110DT	140DT	150DT	180DT	190DT	200DT	220DT	240DT	290DT	310DT	340DT	360DT	380DT	440DT	480DT	520DT	580DT
Kapasiti penyejukan nominal		kW	60	80	104	112	136	150	177	187	204	220	244	290	306	336	364	374	440	482	516	580
Kapasiti penyejukan nominal		10⁴kcal/j	5.2	6.9	8.6	9.5	12	12.9	14.6	15.5	17.2	18.9	21	24.9	26.3	28.9	31.3	32.2	37.8	41.4	44.4	49.9
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		39	51	64	73	88	96.8	108.8	114.6	126	137.6	153	177.8	187.6	203.4	218.8	225.8	260	288	306	344
	Nilai Semasa(A)		66	87.2	109.2	124.6	151.6	165.2	186	195.6	215.4	235	261.2	303.4	320.4	347	373.6	385.6	444.2	492.8	523.4	588.4
	Peraturan tenaga		0-16.5%-33%-...100%			0-12.5%-25%-37.5%-..100%							0-12.5%-25%-37.5%-..100%
Penyejat	taip		Paip kering kecekapan tinggi penukar haba
	Aliran(m³/j)		12.7	17	21.2	23.3	29.7	31.8	36	38.2	42.4	46.6	50.9	59.4	63.6	70	74.2	78.4	89	99.6	106	118.7
	Penurunan tekanan air (kPa)		50	50	54	54	58	58	60	60	63	63	65	75	80	85	85	90	90	95	110	115
	Saiz antara muka (mm)		DN65		DN80		DN100			DN125			DN125	DN150						DN200
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		17.2	22.7	28.2	31	39.2	42	47.5	49.9	55.4	60.5	66.7	77.7	82.6	90.5	96.3	101.1	116.3	129.7	137.6	153.4
	Penurunan tekanan air (kPa)		45	45	48	48	52	52	55	55	58	58	54	54	56	58	58	62	62	70	72	72
	Saiz antara muka (mm)		DN50*2		DN65*2		DN80*2				DN100*2		DN100*2		DN125*2					DN150*2
Bahan penyejuk	taip		R134A
Bahan penyejuk	Bahan penyejuk volume(kg)		15.4	20.5	28.1	30.7	38.4	40.9	46.1	48.6	53.7	58.9	64	76.8	79.3	87	94.7	97.2	112.6	125.4	135.6	151
Dimensi keseluruhan	Panjang(mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Lebar(mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Tinggi(mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Berat badan	Berat mesin(kg)		1700	1900	2150	2350	2450	2650	3050	3100	3350	3800	4050	4550	5350	6050	6150	6850	7150	8150	8250	8400
Berat badan	Berat operasi (kg)		2235	2485	2885	2985	3070	3420	3860	3910	4180	4430	4670	5170	6050	6750	6785	7535	7835	8885	9085	9285
Keadaan:Suhu salur masuk/alir penyejuk-20℃/-25℃;Suhu salur masuk/luar air kondensat 30℃/35℃ Jangka suhu: Suhu alur keluar air sejuk-27℃~17℃; Suhu salur masuk air penyejuk 19℃-33℃; Air sejuk hendaklah ditambah dengan 50% air glikol atau 27% kalsium klorida mengikut keperluan.

Penyejuk skru penyejuk air suhu rendah (Pemampat tunggal)-35℃

Sw-
taip			16SZ	22SZ	29SZ	32SZ	40SZ	43SZ	50SZ	53SZ	58SZ	63SZ	69SZ	82SZ	87SZ	95SZ	103SZ	107SZ	123SZ	137SZ	148SZ	165SZ
Kapasiti penyejukan nominal		kW	16	22	29	32	40	43	50	53	58	63	69	82	87	95	103	107	123	137	148	165
Kapasiti penyejukan nominal		10⁴kcal/j	1.4	1.9	2.5	2.8	3.4	3.7	4.3	4.6	5	5.4	5.9	7.1	7.5	8.2	8.9	9.2	10.6	11.8	12.7	14.2
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		17	23	29	31	39	42	48	50	55	60	66	78	82	90	97	100	116	129	138	153
	Nilai Semasa(A)		30.2	41.1	53.7	57	71.7	73.5	82.7	88.7	97.6	104.2	111.9	131.9	142.7	155.5	165.2	172.1	201.2	220.8	238	265.1
	Peraturan tenaga		0-33%-66%-100%			0-25%-50%-75%-100%							0-25%-50%-75%-100%
Penyejat	taip		Paip kering kecekapan tinggi penukar haba
	Aliran(m³/j)		3.5	4.9	6.4	7.1	8.8	9.5	11.1	11.7	12.8	13.9	15.2	18.1	19.2	21	22.8	23.6	27.2	30.3	32.7	36.5
	Penurunan tekanan air (kPa)		45	45	47	47	48	50	50	52	52	54	58	58	60	60	62	65	68	70	70	72
	Saiz antara muka (mm)		DN40				DN50				DN65		DN80				DN100
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		5.7	7.7	10	10.8	13.6	14.6	16.9	17.7	19.4	21.2	23.2	27.5	29.1	31.8	34.4	35.6	41.1	45.8	49.2	54.7
	Penurunan tekanan air (kPa)		35	35	46	46	47	48	48	50	50	50	55	57	58	58	60	62	65	68	68	70
	Saiz antara muka (mm)		DN40		DN50		DN65				DN80		DN80		DN100					DN125
Bahan penyejuk	taip		R134A
Bahan penyejuk	Bahan penyejuk volume(kg)		4.3	5.9	7.8	8.6	10.8	116	13.5	14.3	15.6	17	18.6	22.1	23.4	25.6	27.7	28.8	33.1	36.9	39.9	44.4
Dimensi keseluruhan	Panjang(mm)		2450	2450	2700	2850	2850	2850	2850	3250	3250	3250	3250	3250	3250	3250	3250	3650	3650	3650	3800	3800
	Lebar(mm)		660	660	660	890	890	920	920	920	960	985	1000	1050	1050	1050	1100	1130	1130	1250	1250	1300
	Tinggi(mm)		1450	1590	1590	1600	1690	1690	1690	1690	1750	1750	1750	1752	1770	1770	1770	1870	1870	1870	1870	1950
Berat badan	Berat mesin(kg)		880	1080	1170	1290	1360	1440	1650	1720	1790	1860	2090	2300	2570	2850	2900	3080	3430	3930	4210	4430
Berat badan	Berat operasi (kg)		1140	1340	1430	1600	1670	1750	1960	2120	2190	2260	2490	2700	2955	3235	3335	3415	3580	4130	4530	4710
Keadaan: Suhu masuk/alir keluar air penyejuk-30℃/-35℃; Suhu masuk/keluar air kondensat 30℃/35℃. Jangka suhu: Suhu keluar air sejuk -37℃~-27℃; Suhu salur masuk air penyejuk 19℃-33℃; Air sejuk hendaklah ditambah dengan 57% air glikol atau 30% kalsium klorida mengikut keperluan.

Penyejuk skru penyejuk air suhu rendah (Pemampat berganda) -35℃

Sw-
taip			32DZ	44DZ	58DZ	64DZ	80DZ	86DZ	100DZ	106DZ	116DZ	126DZ	138DZ	164DZ	174DZ	190DZ	206DZ	214DZ	246DZ	274DZ	296DZ	330DZ
Kapasiti penyejukan nominal		kW	32	44	58	64	80	86	100	106	116	126	138	164	174	190	206	214	246	274	296	330
Kapasiti penyejukan nominal		10⁴kcal/j	2.8	3.8	5	5.5	6.9	7.4	8.6	9.1	10	10.8	11.9	14.1	15	16.3	17.7	18.4	21.2	23.6	25.5	28.4
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		34	46	58	62	78	84	96	100	110	120	132	156	164	180	194	200	232	258	276	306
	Nilai Semasa(A)		60.4	82.2	107.4	114	143.4	147	165.4	177.4	195.2	208.4	223.8	263.8	285.4	311	330.4	344.2	402.4	441.6	476	530.2
	Peraturan tenaga		0-16.5%-33%-...100%			0-12.5%-25%-37.5%-..100%							0-12.5%-25%-37.5%-..100%
Penyejat	taip		Paip kering kecekapan tinggi penukar haba
	Aliran(m³/j)		7.1	9.7	12.8	14.1	17.7	19	22.1	23.4	25.6	27.8	30.5	36.2	38.5	42	45.5	47.3	54.4	60.6	65.4	72.9
	Penurunan tekanan air (kPa)		50	50	52	52	54	54	55	58	58	60	62	64	64	64	65	68	68	70	70	72
	Saiz antara muka (mm)		DN50		DN65		DN80			DN100			DN100	DN125						DN150
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		11.4	15.5	20	21.7	27.2	29.2	33.7	35.4	38.9	42.3	46.4	55	58.1	63.6	68.8	71.2	82.2	91.5	98.4	109.4
	Penurunan tekanan air (kPa)		45	45	48	48	52	52	52	55	55	58	60	60	62	62	63	65	65	68	70	70
	Saiz antara muka (mm)		DN40*2		DN50*2		DN65*2				DN80*2		DN80*2		DN100*2					DN125*2
Bahan penyejuk	taip		R134A
Bahan penyejuk	Bahan penyejuk volume(kg)		8.6	11.9	15.6	17.2	21.5	23.2	26.9	28.5	31.2	33.9	37.2	44.2	46.9	51.2	55.5	57.6	66.3	73.8	79.7	88.9
Dimensi keseluruhan	Panjang(mm)		3570	3570	3570	3570	3570	3570	3570	3570	3570	4100	4100	4100	4500	4500	4500	4500	4500	4500	4900	4900
	Lebar(mm)		1050	1100	1190	1190	1240	1280	1320	1320	1380	1400	1400	1400	1450	1500	1500	1500	1550	1550	1550	1550
	Tinggi(mm)		1530	1530	1540	1580	1650	1650	1650	1650	1700	2100	2150	2150	2380	2400	2400	2400	2470	2470	2470	2470
Berat badan	Berat mesin(kg)		1625	1825	2065	2265	2365	2555	2955	3005	3255	3705	3955	4450	5250	5950	6250	6930	7230	8230	8330	8480
Berat badan	Berat operasi (kg)		1845	2045	2285	2535	2635	2825	3225	3325	3575	4025	4275	4770	5570	6270	6700	7380	7680	8680	8780	8930
Keadaan: Suhu masuk/alir keluar air penyejuk-20℃/-25℃; Suhu masuk/keluar air kondensat 30℃/35℃. Jangka suhu: Suhu keluar air sejuk-27℃~17℃; Suhu salur masuk air penyejuk 19℃-33℃; Air sejuk hendaklah ditambah dengan 57% air glikol atau 30% kalsium klorida mengikut keperluan.

Pemampat tunggal skru penyejuk air penyejuk dua peringkat (-45 ℃)
SW-
taip			35SLT	38SLT2	48SLT	50SLT2	125SLT	135SLT2
Kapasiti penyejukan nominal		kW	35	38	48	50	125	135
Kapasiti penyejukan nominal		10⁴kcal/j	3	3.3	4.1	4.3	10.7	11.6
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Pemampat	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Input penyejukan (kW)		33	37	40	46	116	131
	Nilai Semasa(A)		56	64	68	78	196.5	222
	Peraturan tenaga		0-25%-50%-75%-100%
Penyejat	taip		Keluli tahan karat penukar haba kecekapan tinggi
	Aliran(m³/j)		16	17	22	24	58	62
	Penurunan tekanan air (kPa)		95	95	95	95	120	120
	Saiz antara muka (mm)		DN80	DN80	DN80	DN80	DN125	DN125
Pemeluwap	taip		Paip penukar haba kecekapan tinggi
	Aliran(m³/j)		20	20	28	28	72	78
	Penurunan tekanan air (kPa)		80	80	80	80	46	46
	Saiz antara muka (mm)		DN80	DN80	DN80	DN80	DN150	DN150
Bahan penyejuk			R134A
Dimensi keseluruhan	Panjang(mm)		2880	2880	3200	3200	4100	4100
	Lebar(mm)		1100	1100	1100	1100	1300	1300
	Tinggi(mm)		1650	1680	1800	1850	2100	2150
Berat badan	Berat mesin(kg)		1280	1330	1850	1920	4500	4560
Berat badan	Berat operasi (kg)		1380	1420	2020	2080	4950	5050
Keadaan Suhu masuk/alir keluar air penyejuk -40℃ /-45℃ Suhu masuk/alur keluar air kondensat 30℃/35℃. Jangka suhu: Suhu keluar air sejuk -47℃~-37°C; Suhu salur masuk air penyejuk 19℃~33℃.Air sejuk perlu ditambah dengan 60% air glikol sebagai anti-beku.

Penyejuk lata skru sejuk air (-55°C)
SW-
taip			65DFD	90DFD	125DFD	170DFD	210DFD	250DFD	330DFD
Kapasiti penyejukan nominal		kW	65	90	125	170	210	250	330
Kapasiti penyejukan nominal		10⁴kcal/j	5.6	7.7	10.7	14.6	18.1	21.5	28.4
Jalankan kawalan			Gunakan kawalan mikrokomputer PLC
Bekalan Kuasa			380V/3N/50HZ
Jenis permulaan			Y-A
Tahap tekanan rendah	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Bahan penyejuk		R23
	Sejukkan		Etanol
	Kuasa input penyejukan (kW)		30	39	52	69	82	98	125
	Nilai Semasa(A)		70	93	128	172	205	245	315
	Aliran(m³/j)		27.7	38.4	53.3	72.5	89.6	106.6	140.7
	Penurunan tekanan air (kPa)		95	100	100	110	110	120	120
	Saiz antara muka (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Penyejat		Keluli tahan karat penukar haba kecekapan tinggi
Tahap tekanan tinggi	taip		Pemampat skru berkembar asimetri 5:6 separuh tertutup
	Bahan penyejuk		R134A/R404A
	Kuasa input penyejukan (kW)		46	60	80	105	130	160	205
	Nilai Semasa(A)		121	153	202	265	335	390	500
	Aliran(m³/j)		28	38	51	69	85	102	132
	Penurunan tekanan air (kPa)		70	70	70	75	75	80	80
	Saiz antara muka (mm)		DN80	DN80	DN100	DN100	DN125	DN125	DN150
	Pemeluwap		Paip penukar haba kecekapan tinggi
Dimensi keseluruhan	Panjang(mm)		3000	3000	3200	3200	3200	5000	5000
	Lebar(mm)		1800	1800	1800	1800	1800	1900	1900
	Tinggi(mm)		1750	1800	1800	1850	1950	2250	2450
Berat mesin(kg)			1850	2100	2300	2600	2800	3900	4500
Keadaan: Suhu masuk/keluar air penyejuk -50℃/-55℃; Suhu masuk/keluar air kondensat 30℃/35℃. Jangka suhu: Suhu keluar air sejuk -57℃~-47℃; Suhu salur masuk air penyejuk 19℃~33℃. Air sejuk hendaklah ditambah dengan etanol sebagai antibeku.

Shanghai Soouney Refrigeration Equipment Co., Ltd.

Soal Soouney.

Pendana Aras Teknologi Dalam Sektor Penyejukan Perindustrian

Shanghai Soouney Refrigeration Equipment Co., Ltd. is a large-to-medium-sized high-tech enterprise within Shanghai's refrigeration sector, integrating research, development, production and sales. We are China Suhu Ambien Pemampat Tunggal Kriogenik Pemampat Berganda Air Cooled Screw Chiller Suppliers and Wholesale Suhu Ambien Pemampat Tunggal Kriogenik Pemampat Berganda Air Cooled Screw Chiller Company. Upholding the quality principles of 'integrity, quality, service and innovation', the company pursues a development philosophy centred on humanisation and technological advancement, driving product R&D and manufacturing with high starting points and stringent standards. It has now grown into a renowned brand in the domestic and international markets for cabinet air conditioners and industrial chillers, earning high recognition from industry professionals and a broad customer base. Rooted in the Chinese market, it provides reliable refrigeration solutions to clients worldwide. We focus on international trade and B2B business, providing tailored solutions to global clients. We ensure the smooth, stable, and long-term operation of your projects with a comprehensive research and development, production, sales, and after-sales service system. We have nearly 20 years of experience in providing one-stop solutions for overseas projects.

0

Kawasan Tapak
0

Ditubuhkan
0+

Pekerja

Baca Lagi

2026-08-12 Berita Industri
Penghawa Dingin Kabinet Dalaman: Ciri, Aplikasi dan Pandua...
Elektronik gagal lebih cepat dalam haba daripada hampir semua cara lain. An penghawa dingin kabinet dalaman wujud khusus untuk menghentikan perkara itu daripada berlaku, menutup elektronik di dalam panel kawalan atau kepungan automasi dan menjalankan gelung penye...
Learn More
2026-08-05 Berita Industri
Unit Penyaman Udara Kabinet: Ciri, Aplikasi dan Panduan Pe...
A Unit Penghawa Dingin Kabinet ialah sistem penyejukan padat yang dipasang terus pada penutup elektrik untuk memastikan PLC, pemacu dan komponen kawalan berada di dalam suhu operasi yang selamat. Tidak seperti penghawa dingin bilik, ia tidak pernah mencampurkan u...
Learn More
2026-07-29 Berita Industri
Penghawa Dingin Kabinet Bilik Mesin: Aplikasi, Faedah dan ...
Komponen elektronik gagal lebih cepat dalam persekitaran yang panas dan berdebu daripada hampir semua keadaan lain yang dihadapi oleh bilik kawalan industri. A penghawa dingin kabinet bilik mesin menyelesaikan kedua-dua masalah sekaligus, memegang kandang tertutu...
Learn More

Pengetahuan industri

Bagaimanakah Penyejuk Skru Disejukkan Air Kriogenik Mencapai Suhu Sangat Rendah?

Dalam aplikasi penyejukan industri moden, mencapai suhu ultra-rendah bukan semata-mata soal meningkatkan kapasiti penyejukan—ia memerlukan kawalan termodinamik yang tepat, seni bina sistem khusus dan penyepaduan komponen lanjutan. The penyejuk skru disejukkan air kriogenik mewakili penyelesaian halus yang direka untuk beroperasi dengan cekap di bawah keadaan suhu yang melampau sambil mengekalkan kestabilan, kebolehpercayaan dan kecekapan tenaga.

Prinsip Penyejukan Asas

Pada terasnya, penyejuk skru yang disejukkan air kriogenik beroperasi berdasarkan kitaran penyejukan mampatan wap, dipertingkatkan melalui pemampatan berbilang peringkat, pemilihan bahan pendingin yang dioptimumkan dan pengurusan haba yang tepat.

Gambaran Keseluruhan Proses Teras

pentas	Penerangan	Fungsi
Mampatan	Wap penyejuk suhu rendah dimampatkan	Meningkatkan tekanan dan suhu
Pemeluwapan	Haba ditolak melalui penyejukan air	Menukarkan wap kepada cecair
Pengembangan	Tekanan menurun melalui peranti pengembangan	Menghasilkan penyejuk suhu rendah
Penyejatan	Bahan pendingin menyerap haba daripada medium proses	Mencapai penyejukan ultra-rendah

Untuk mencapai suhu kriogenik, sistem biasanya menyepadukan kitaran penyejukan berbilang peringkat atau lata, membolehkan pengurangan suhu secara beransur-ansur sambil mengekalkan kecekapan termodinamik.

Peranan Teknologi Pemampat Skru

Pemampat skru ialah komponen pemacu teras sistem. Berbanding dengan pemampat salingan tradisional, ia memberikan pemampatan yang berterusan dan stabil dengan getaran yang minimum.

Kelebihan Utama

Proses pemampatan berterusan memastikan operasi lancar
Kecekapan volumetrik yang tinggi meningkatkan prestasi penyejukan
Kebolehsuaian beban yang luas menyokong keadaan operasi berubah-ubah
Mengurangkan haus mekanikal meningkatkan jangka hayat sistem

Dalam penyejuk skru sejuk air kriogenik, pemampat sering dioptimumkan untuk penyejuk suhu rendah, memastikan prestasi yang konsisten walaupun di bawah nisbah tekanan yang melampau.

Sistem Penyejukan Berbilang Peringkat dan Lata

Mencapai suhu ultra rendah memerlukan lebih daripada satu gelung penyejukan. Kebanyakan sistem menggunakan sama ada:

Mampatan Berbilang Peringkat

Peringkat mampatan berurutan mengurangkan tegasan haba
Meningkatkan kecekapan pada suhu penyejatan yang lebih rendah
Meminimumkan kehilangan tenaga semasa operasi

Penyejukan Lata

Menggunakan dua atau lebih litar penyejukan bebas
Setiap litar beroperasi dalam julat suhu optimum
Pertukaran haba berlaku antara peringkat untuk penyejukan progresif

Jenis Sistem	Struktur	Keupayaan Suhu	Kecekapan
Satu peringkat	Gelung mudah	Suhu rendah sederhana	Sederhana
Pelbagai peringkat	Mampatan berurutan	Julat suhu yang lebih rendah	Lebih tinggi
Sistem lata	Berbilang gelung	Suhu ultra rendah	Optimum

Kepentingan Sistem Penyejukan Air

Tidak seperti sistem penyejukan udara, penyejukan air memberikan kecekapan penolakan haba yang unggul, yang penting untuk operasi kriogenik.

Faedah Penyejukan Air

Pekali pemindahan haba yang lebih tinggi
Suhu pemeluwapan stabil
Meningkatkan kecekapan sistem di bawah beban berat
Mengurangkan kesan suhu persekitaran

Pemeluwap yang disejukkan air memastikan haba yang diekstrak daripada proses dikeluarkan dengan berkesan, membolehkan penyejuk terpeluwap dengan cekap walaupun pada tahap mampatan tinggi.

Pemilihan Bahan Penyejuk untuk Prestasi Kriogenik

Pilihan bahan pendingin secara langsung mempengaruhi julat suhu dan kecekapan sistem yang boleh dicapai.

Pertimbangan Utama

Takat didih rendah untuk aplikasi kriogenik
Haba pendam yang tinggi untuk pemindahan tenaga yang cekap
Kestabilan kimia pada suhu rendah
Pematuhan alam sekitar

Harta Penyejuk	Kesan pada Sistem
Takat didih	Menentukan suhu minimum yang boleh dicapai
Haba pendam	Mempengaruhi kapasiti penyejukan
Kestabilan terma	Memastikan operasi selamat
Keserasian	Mempengaruhi pemilihan bahan

Sistem lanjutan boleh menggunakan penyejuk campuran atau berperingkat untuk mengoptimumkan prestasi merentas zon suhu yang berbeza.

Kecekapan dan Reka Bentuk Pertukaran Haba

Pertukaran haba yang cekap adalah penting untuk mencapai suhu ultra-rendah.

Penukar Haba Utama

Penyejat : Menyerap haba daripada medium proses
Pemeluwap : Membebaskan haba kepada air penyejuk
Penukar haba perantaraan (dalam sistem lata): Memindahkan haba antara peringkat

Ciri-ciri Reka Bentuk

Luas permukaan dipertingkatkan untuk pemindahan haba yang lebih baik
Saluran aliran yang dioptimumkan untuk pengedaran seragam
Bahan tahan kakisan untuk ketahanan jangka panjang

Pemilihan Bahan untuk Operasi Suhu Rendah

Keadaan kriogenik mengenakan keperluan yang ketat terhadap prestasi bahan.

Perbandingan Bahan

bahan	Kelebihan	Had	Permohonan
Keluli tahan karat	Rintangan kakisan yang sangat baik	Lebih tinggi cost	Penukar haba
Aloi tembaga	Kekonduksian haba yang tinggi	Kekuatan terhad pada suhu rendah	Tiub
Aloi aluminium	Ringan dan cekap	Sederhana durability	Komponen pemindahan haba
Polimer khas	Rintangan kimia	Had suhu	Elemen pengedap

Pemilihan bahan memastikan integriti struktur dan mengelakkan kerapuhan di bawah keadaan sejuk yang melampau.

Kawalan Pintar dan Automasi

Penyejuk skru sejuk air kriogenik moden sangat bergantung pada sistem kawalan lanjutan untuk mengekalkan ketepatan.

Fungsi Sistem Kawalan

Pemantauan suhu masa nyata
Pelarasan beban automatik
Peraturan tekanan dan aliran
Perlindungan keselamatan dan diagnostik kesalahan

Sistem ini membolehkan kestabilan suhu yang tepat, yang penting dalam industri seperti farmaseutikal, pemprosesan kimia dan pembuatan termaju.

Keupayaan Fungsian dan Aplikasi Perindustrian

Gambaran Keseluruhan Fungsian

Fungsi	Penerangan
Penyejukan suhu ultra-rendah	Mencapai suhu jauh di bawah penyejuk konvensional
Operasi berterusan	Menyokong proses perindustrian 24/7
Pengoptimuman tenaga	Mengurangkan kos operasi
Kestabilan proses	Mengekalkan keadaan terma yang konsisten

Aplikasi Biasa

Penyejukan tindak balas kimia
Pengeluaran farmaseutikal
Pemprosesan semikonduktor
Ujian bahan aeroangkasa
Sistem penyimpanan suhu rendah

Integrasi dengan Sistem Perindustrian

Penyejuk skru penyejuk air kriogenik selalunya disepadukan ke dalam sistem proses yang lebih besar.

Ciri-ciri Integrasi

Reka bentuk modular untuk kebolehskalaan
Keserasian dengan infrastruktur penyejukan sedia ada
Konfigurasi fleksibel untuk industri yang berbeza

Shanghai Soouney Refrigeration Equipment Co., Ltd. memainkan peranan penting dalam memajukan teknologi ini. Sebagai sebuah perusahaan berteknologi tinggi yang mengintegrasikan R&D, pengeluaran dan jualan, syarikat itu telah mewujudkan kedudukan pasaran yang kukuh dalam bidang penyejukan industri. Kepakarannya dalam penghawa dingin kabinet dan penyejuk industri mencerminkan pemahaman yang mendalam tentang penyepaduan sistem dan pengoptimuman prestasi.

Pengeluar penyejukan industri lain turut menyumbang kepada inovasi sistem melalui penambahbaikan dalam reka bentuk pemampat, kecekapan pertukaran haba, dan teknologi kawalan pintar, seterusnya meningkatkan kebolehpercayaan sistem penyejukan kriogenik.

Pertimbangan Kecekapan Tenaga

Walaupun beroperasi pada suhu yang sangat rendah, sistem moden direka untuk kecekapan tenaga.

Strategi Kecekapan

Pemacu frekuensi boleh ubah (VFD)
Nisbah mampatan yang dioptimumkan
Teknik penebat lanjutan
Pilihan pemulihan haba

Ciri-ciri ini mengurangkan penggunaan tenaga sambil mengekalkan prestasi penyejukan yang tinggi.

Kesimpulan

Penyejuk skru yang disejukkan air kriogenik mencapai suhu ultra rendah melalui gabungan kitaran termodinamik termaju, teknologi pemampat skru yang cekap, pemilihan bahan penyejuk yang dioptimumkan dan sistem pertukaran haba berprestasi tinggi. Keupayaannya untuk mengekalkan kestabilan dalam keadaan yang melampau menjadikannya amat diperlukan dalam industri yang dipacu ketepatan.

Dengan menyepadukan kawalan pintar, bahan teguh dan penyejukan air yang cekap, sistem ini memberikan prestasi kriogenik yang boleh dipercayai dan konsisten, memenuhi permintaan yang semakin meningkat untuk aplikasi suhu ultra-rendah.

Soalan Lazim

1. Apakah julat suhu yang boleh dicapai oleh penyejuk skru yang disejukkan air kriogenik?
Ia boleh mencapai suhu yang sangat rendah bergantung pada reka bentuk sistem, selalunya jauh di bawah penyejuk industri konvensional, terutamanya apabila menggunakan sistem penyejukan lata.

2. Mengapakah penyejukan air diutamakan dalam penyejuk kriogenik?
Penyejukan air memberikan penolakan haba yang lebih cekap dan operasi yang stabil, yang penting untuk mengekalkan suhu ultra-rendah.

3. Apakah industri yang biasa menggunakan penyejuk skru sejuk air kriogenik?
Ia digunakan secara meluas dalam farmaseutikal, pemprosesan kimia, pembuatan semikonduktor, dan ujian aeroangkasa.

4. Bagaimanakah pemampat skru meningkatkan prestasi dalam sistem kriogenik?
Ia memastikan pemampatan yang berterusan, stabil dengan kecekapan tinggi dan getaran minimum, menjadikannya sesuai untuk menuntut aplikasi suhu rendah.

5. Apakah faktor yang mempengaruhi kecekapan penyejuk kriogenik?
Faktor utama termasuk pemilihan bahan pendingin, reka bentuk pemampat, kecekapan penukar haba dan pengoptimuman kawalan sistem.

Pembuatan Termaju

Selaras Dengan Peneraju Global
Penyelidikan Peralatan Penyejukan
Piawaian Pembangunan

Talian Pemasangan Automatik Sepenuhnya

Menggunakan teknologi pemasangan automatik untuk meningkatkan kecekapan pengeluaran dan produk konsisten.

Platform Ujian Pelbagai Keadaan

Mensimulasikan prestasi produk di bawah pelbagai persekitaran dan keadaan untuk memastikan kebolehpercayaan merentas aplikasi yang berbeza.
